에코락 시스템

에코락 시스템은 이음부 처리를 위한 공정이 필요한 기존의 돌출이음 공법을 획기적으로 변화시킨 시스템입니다.
판재와 판재를 끼워서 결합하는 방식의 스냅락 시스템은 공정을 최대한 줄여 공기단축과 최고의 시공성을 자랑하는 시스템입니다.

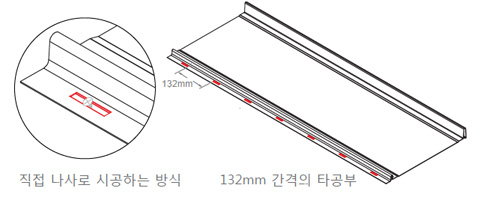

판재의 고정은 판재의 좌측에 위치한 타공부에 직접 나사로 시공하는 간편한 방식이며 나사머리에 걸리지 않도록 양 끝단에는 주름이 있습니다.
에코락 시스템은 Zinc, Aluminum, Copper, Galva등 여러 금속 소재에 적용이 가능하며, 모던하고 감각적인 건축물의 디자인을 완성하기에 적합합니다.
에코락 시스템은 에코락의 높이에 따라 에코락25, 에코락38 두 종류의 제품이 있습니다.

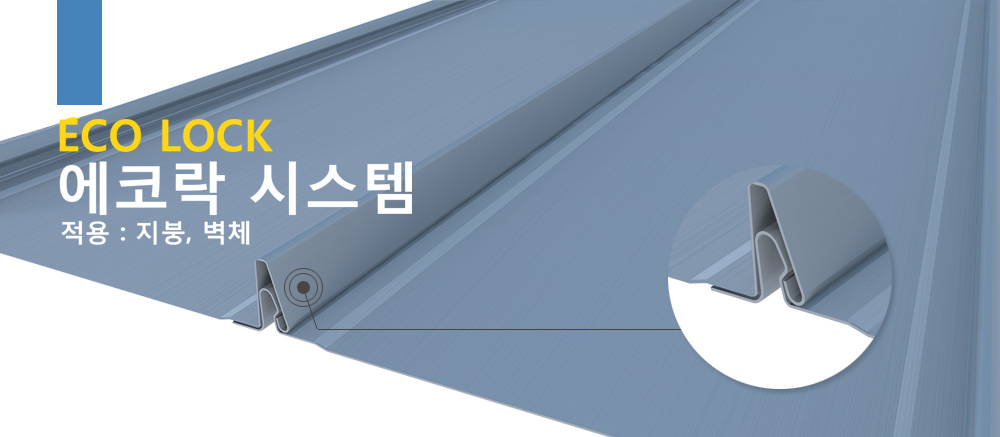

  • 에코락 투시도

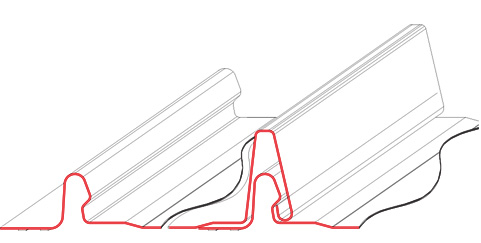

  • 에코락 시스템 긴결부 상세도
  • 에코락25 시스템 단면 상세도

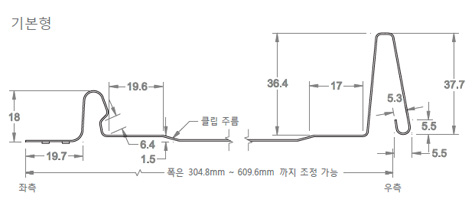

  • 에코락38 시스템 단면 상세도

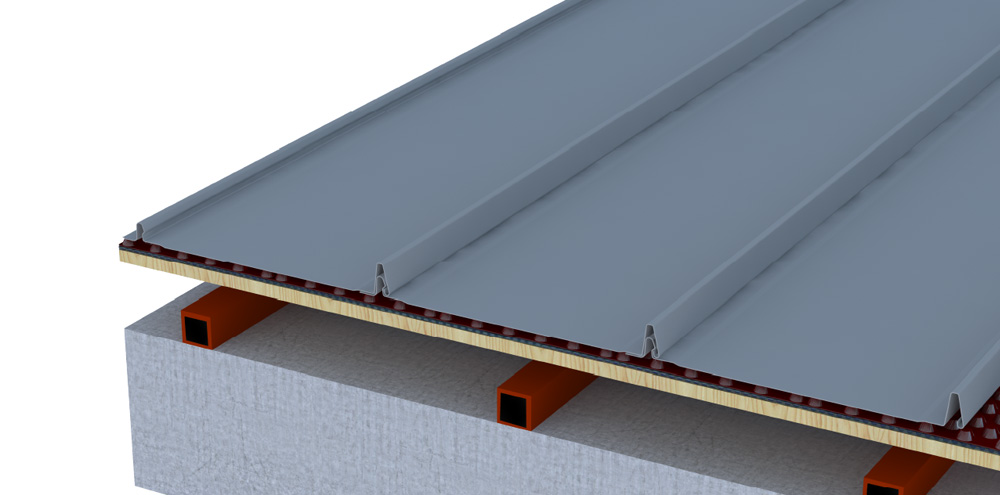

  • 에코락 시스템 3D 전개도

    1. 금속마감재
    2. 멤브레인 (DELTA MS)
    3. 투습방수지 (DELTA VENT S)
    4. 내수합판
    5. 각파이프
    6. 콘크리트

  • 에코락 시스템 사양
    가공 소재 자든징크, 잘징크, 알루미늄, 아연도금강판, 동판
    유효 두께 0.35T ~ 0.7T (소재에 따라 약간씩 다를 수 있습니다)
    노출 폭 305mm / 405mm
    스냅락 높이 38mm

    ※ 에코락 시스템 패널의 노출폭은 주문방식을 통해 다양하게 생산이 가능합니다.

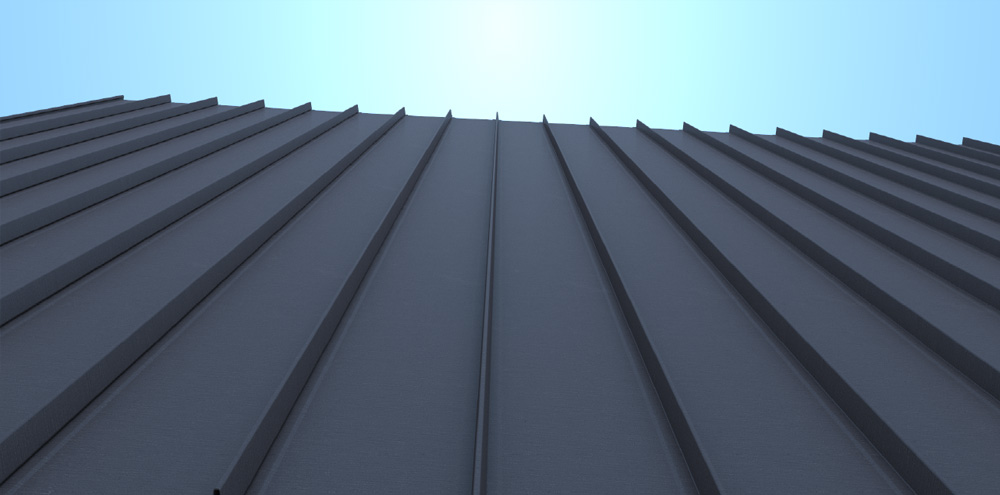

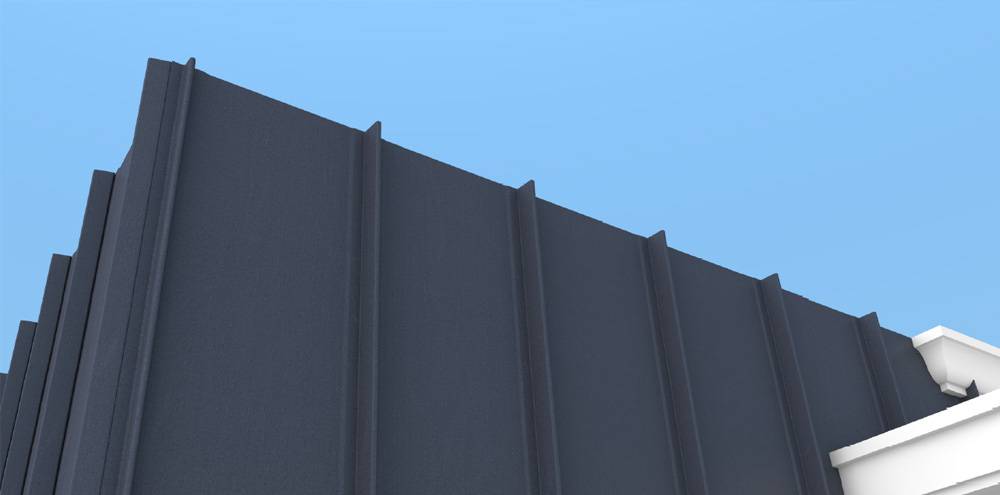

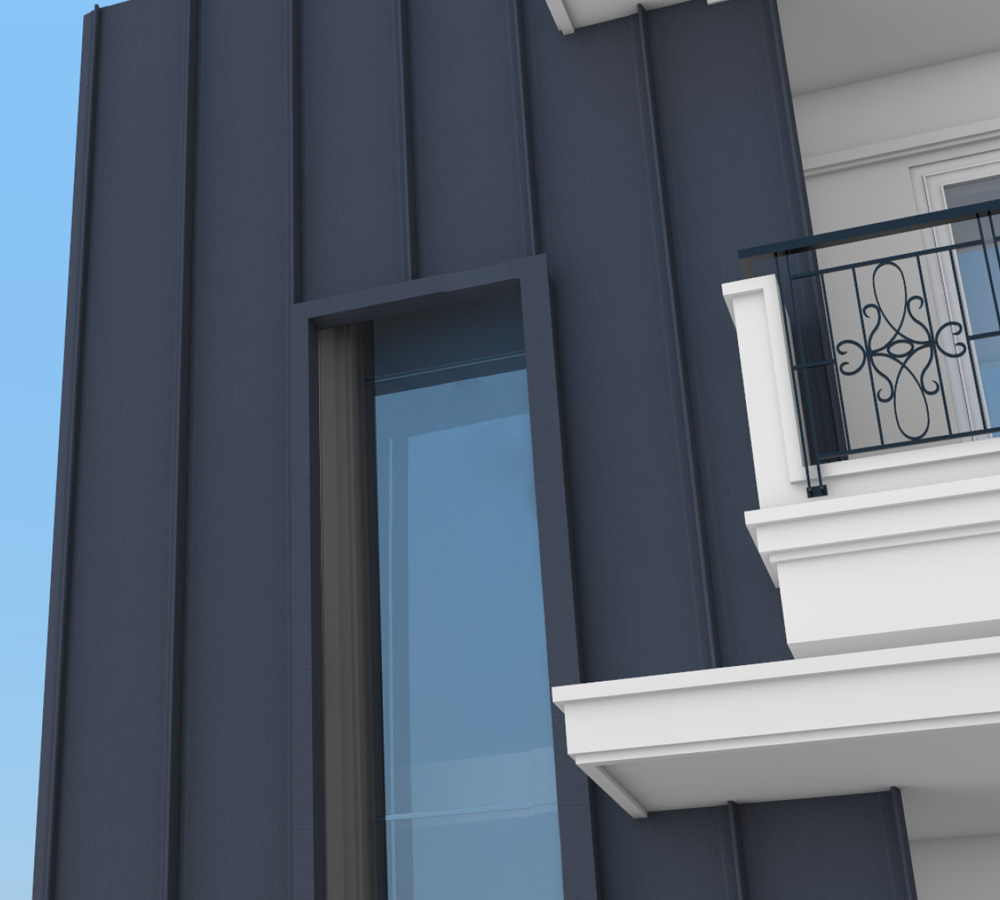

에코락 시스템 3D 이미지
